Руководство по эксплуатации стиральной машины WM 0600 L

Общие указания

В настоящем руководстве по эксплуатации (РЭ) Вы найдёте подробную информацию по установке, подключению и обслуживанию стиральной машины. Перед вводом стиральной машины (СМ) в эксплуатацию прочитайте, пожалуйста, внимательно данное РЭ.

Вам следует учитывать только те разделы настоящего РЭ, которые относятся непосредственно к Вашему типу СМ.

Обозначение типа и заводской номер СМ Вы найдёте на щитке изготовителя на задней стенке СМ.

Некоторые положения РЭ выделены особо и имеют маркировку. Эта маркировка означает следующее:

• Упаковка машины
• Утилизация выведенных из эксплуатации СМ.

Утилизация упаковки экономит сырьевые ресурсы и уменьшает образование отходов. Как правило, продавец берёт возврат и утилизацию упаковки на себя.

Если Вы удаляете упаковку самостоятельно, узнайте у администрации Вашего населённого пункта адрес ближайшего пункта сбора вторичного сырья.

Узнайте у администрации Вашего населённого пункта требования и нормативы по утилизации выведенных из эксплуатации агрегатов. СМ изготовлена из материалов, поддающихся вторичной переработке.

Детали из пластмасс имеют обозначения, необходимые для распределения их по сортам при вторичной переработке.

• Убедитесь, что напряжение сети и тип тока, указанные на щитке изготовителя СМ, соответствует напряжению сети и типу тока в месте установки СМ. Щиток изготовителя Вы найдёте на задней стороне СМ.

• Перед выполнением всех видов работ по очистке и уходу за СМ непременно вытаскивайте вилку сетевого шнура из сети.

• Ни в коем случае не вытаскивайте вилку из розетки за шнур, а только непосредственно за вилку.

• При повреждениях сетевого шнура или повреждениях в области щитка управления не включать СМ.

• Ремонт электроприборов должен производиться только квалифицированными специалистами. Неправильно проведённый ремонт может привести к серьёзной опасности для пользователя.

• Старайтесь обращаться только к авторизованным нами обслуживающим предприятиям.

• Только оригинальные запасные части отвечают всем необходимым требованиям эксплуатации.


• Сливной шланг должен быть надёжно закреплён в местах присоединения.

• Ни в коем случае не обливайте СМ струёй воды.

• Не допускайте игр детей со стиральной машиной. Дети должны находиться на безопасном расстоянии от СМ при её работе.

• Фирма-изготовитель не несёт ответственности в случае использования СМ не по назначению или неправильного её использования.

• Не допускается вставать на СМ ногами.

• При стирке белых вещей температура крышки может превышать 80 °C.

• В связи с этим для открывания и закрывания крышки можно браться руками только за углубление в пластмассовой ручке.

• В СМ допускается стирать только обычные для домашнего хозяйства текстильные изделия.

• Внутри СМ не допускается применение каких бы то ни было химических растворителей.

• В случае предварительной очистки подлежащих стирке изделий с применением легковоспламеняющихся пятновыводящих средств остатки этих средств должны до начала стирки полностью улетучиться.

• Резервуар для стирки (РДС) нельзя мыть и чистить с применением железосодержащих абразивных чистящих средств или стального волокна.

• Пластмассовые детали нельзя обрабатывать агрессивными чистящими средствами.

• Для окраски изделий и удаления известковых отложений (накипи) используйте только средства, однозначно рекомендованные их изготовителем для стиральных машин. Иначе фирма-изготовитель СМ не несёт ответственности в случае возможных повреждений, в частности, изменений внешнего вида деталей из пластмассы и нержавеющей стали.

• Для стирки не применять никаких жидкостей за исключением питьевой воды. При использовании технической или другой воды, в частности дождевой, убедиться в её абсолютной чистоте.

• При сомнениях в правильности работы СМ немедленно выключить её и вытащить вилку сетевого шнура из сети.


• При окончательном выведении СМ из эксплуатации и её утилизации отрезать и удалить сетевой шнур

• Общие замечания
• Установка
• Электрическое подключение
• Откачка воды из СМ с помощью электронасоса.

При установке СМ обратите внимание на следующие указания и возможные особые предписания местных организаций, ответственных за снабжение водой и электроэнергией.

СМ не обязательно должна быть постоянно установлена на определённом месте. Кухня, ванная или помещение для стирки равным образом подходят для установки СМ. (Отклонение от горизонтальности при этом не должно превышать 2°).

Для работы СМ необходимо подключить её к стоку воды и к электросети. Однако нет необходимости в том, чтобы СМ была постоянно установлена вблизи места подключения.

Перед вводом СМ в эксплуатацию вставьте в крышку СМ прилагаемую ручку с углублением (см. рис. 1). Для этого аккуратно снимите крышку со СМ, положите ручку на ровную поверхность, положите крышку на ручку и нажмите на крышку с тем, чтобы ручка вошла в предназначенные для неё отверстия со щелчком. При нахождении крышки на своём месте в СМ углубление ручки должно находиться спереди и выступать внутрь резервуара для стирки.

На задней стенке корпуса СМ справа под защитным кожухом находится технологическое (т. е. необходимое по условиям изготовления) отверстие. Перед пуском СМ в эксплуатацию его следует закрыть прилагаемой пластмассовой заглушкой.

Когда СМ не используется, сливной шланг и сетевой шнур могут быть закреплены на специальном держателе на её задней стенке (см. рис. 2).

СМ должна быть подключена к электросети через соответствующую правилам ТБ электрическую розетку переменного тока 230 В / 50 Гц с защитным контактом (заземлением), в подводящей проводке которой имеется предохранитель на 10 А.

Кроме того, должны быть соблюдены общие правила электробезопасности.
(В странах бывшего СССР – «Правила безопасного устройства и эксплуатации электроустановок» – ПУЭ) и дополнительные предписания местной электроснабжающей организации.

Сливной шланг (СШ) должен быть закреплён на резьбе в нижней части задней стенки СМ с применением прилагаемого резинового уплотнения (см. рис. 3). Другой конец СШ должен быть вложен в канал дуги прилагаемого шлангодержателя из пластмассы и помещён в подходящий водосток, например, в раковину, унитаз или специальный сливной патрубок (см. рис. 3).

Подвес СШ должен находиться на высоте 60 – 100 см.

Подлежащие стирке вещи должны быть сухими и храниться в хорошо проветриваемом месте. Вещи надо стирать по возможности сразу, т. к. свежие загрязнения поддаются удалению значительно легче, чем застарелые.

Перед стиркой все вещи просмотреть и рассортировать. Карманы и швы почистить щёткой, иголки и другие посторонние предметы удалить, с тем чтобы они не попали вместе с бельём в СМ, т. к. они могут привести к повреждению белья, его загрязнению или к появлению на нём пятен ржавчины.

Бельё следует сортировать в основном по следующим группам, в соответствии с символами, имеющимися на этикетке данного изделия из текстиля и предписывающими способ его стирки:

• Новые вещи, подвергавшиеся при изготовлении аппретированию, или накрахмаленные вещи следует предварительно простирать в тёплой воде, т. к. имеющийся в ткани крахмал может обесцветить даже вещи, окрашенные достаточно стойкими красителями.

• Новые цветные вещи часто имеют избыток краски, поэтому такие вещи в первый раз рекомендуется стирать отдельно.

• Особо загрязнённые места (напр. воротники и манжеты верхних рубашек) рекомендуется обработать до стирки жидким стиральным средством или стиральной пастой.

• Некоторые вещества, образующие на тканях пятна, как напр. кровь, красное вино, ржавчина, застарелый жир, не могут быть обычно растворены стиральным раствором. В этом случае эти пятна следует удалить до стирки, лучше всего сразу после их появления.

• Гардины требуют при стирке особой осторожности. Имеющиеся на них ролики или крючки следует перед стиркой снять, или стирать гардины в специальном мешочке.

• Вещи, которые следует стирать при температуре свыше 40 °C, а также сильно загрязнённые вещи лучше всего перед стиркой предварительно замочить.

Заполните резервуар для стирки (РДС) водой до маркировки (приблизительно 30 литров), не больше, но и не меньше. В противном случае качество стирки существенно ухудшиться, а бельё будет подвергаться ненужным повышенным нагрузкам.

Дозировка моющего средства (МС) зависит от жёсткости применяемой воды степени загрязнения белья и самого МС.

При приготовлении стирального раствора следует учитывать указания изготовителя моющего средства (МС).

В одном растворе можно провести до 3-х стирок, при этом сначала следует стирать светлое или мало загрязнённое бельё, а в заключение тёмное или сильно загрязнённое.

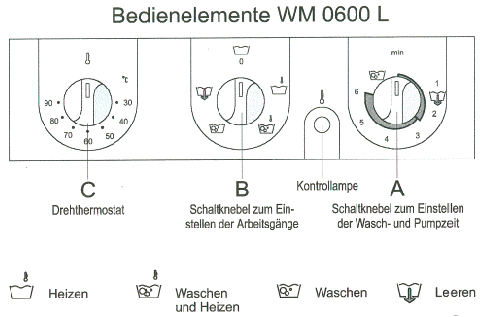

• Описание главных элементов управления
• Нагрев
• Стирка
• Откачка
• Полоскание

Для нагрева установите на термостате «С» требуемую для стирки температуру раствора, а переключатель режимов работы «В» установите на положение «:Нагрев». При включении нагревателя загорится контрольная лампа. При достижении требуемой температуры нагрев автоматически отключается, контрольная лампа гаснет.

Нагрев можно включать только при заполненном водой РДС.

После достижения желаемой температуры раствора (контрольная лампа погасла) переключите переключатель режимов работы «В» в положение «Стирка» или «Стирка с подогревом», а на переключателе «А» установите требуемое для Вашего белья время стирки. Только после того, как активатор (мешалка) начал вращаться, следует начать загружать бельё. Бельё следует загружать поштучно, одна вещь за другой.

Наилучший эффект при стирке достигается, когда бельё попадает в создающийся в машине водоворот, в нём прокручивается и перемешивается.

При каждой закладке белья в СМ закладывайте в неё по возможности только одну крупную вещь. По мере накопления опыта стирки в данной СМ у Вас появиться представление о том, сколько белья можно закладывать в СМ за одну закладку. После окончания установленного времени стирки СМ автоматически отключается. После окончания стирки и полной остановки активатора выньте бельё из СМ и переложите с сосуд с чистой тёплой водой.

Изделия из тканей, требующих особого ухода, рекомендуется стирать в специальном мешочке или наволочке. При стирке следует соблюдать рекомендованное для стирки данного типа белья время, в противном случае ткань будет подвергаться ненужным перегрузкам.

Для откачки стирального раствора из РДС переключатель режимов работы «В» установите на положение «Откачка», а на переключателе «А» установите время 3 мин.

После заполнения РДС свежей водой до маркировки переключатель режимов работы «В» установите на положение «Стирка», а на переключателе «А» установите время 2 мин.

Бельё закладывайте поштучно, как указано в разделе «Стирка» настоящего РЭ.

При первом процессе полоскания применяйте по возможности предварительно подогретую воду.

Последующие процессы полоскания можно осуществлять в холодной воде. При этом можно добавить в воду любое имеющееся в продаже средство для полоскания белья.

После окончания стирки переключатель режимов работы «В» установите на положение «0» («выключено»).

В целях безопасности СМ оборудована системой защиты от сухого нагрева. При ошибочном включении нагрева он автоматически выключится, если в РДС не будет воды.

После стирки должна быть проведена тщательная чистка СМ.

Для этого необходимо:

1. Снять колесо активатора с вала путём резкого поворота его направо.
2. Повернуть налево закрывающую шайбу и снять её.
3. При этом кончики пальцев вставить в отверстия шайбы.
4. Закрывающую шайбу, пространство под ней, нагреватель и сливной патрубок очистить от грязи и остатков волокон. Резервуар тщательно промыть чистой водой, при необходимости с применением МС.
5. После очистки и сушки всех деталей установить на место закрывающую шайбу. Для этого три более коротких лапки вставить в пазы гайки и закрепить поворотом направо до отказа.
6. Установить колесо активатора на вал путём лёгкого нажатия и резким поворотом налево закрепить его на валу.

Для полного высыхания крышку СМ оставить открытой на несколько часов с тем, чтобы остатки жидкости полностью испарились.

В местностях с жёсткой водой образуется накипь, особенно на поверхности нагревателя, что может привести к выходу его из строя. Для предотвращения образования накипи используйте МС в достаточном количестве или применяйте средства для смягчения воды.

Возникающую накипь следует сразу же удалять. Для этого применяйте только качественные средства против накипи, содержащие компоненты для защиты деталей СМ от коррозии. Применение и дозировка – согласно указаниям изготовителя этих средств.

Лакированный кожух СМ вытирайте сухой тканью и обрабатывайте только имеющимися в продаже средствами для ухода за лакированными поверхностями.

Резервуар изготовлены из нержавеющей стали. Возможное появление следов ржавчины может быть вызвано только частицами железа и ржавчины, находившимися на подвергаемых стирке предметах или находящимися в водопроводной воде. Поэтому обращайте внимание на то, чтобы в резервуар не попали никакие железные предметы, как например, скрепки, элементы застёжек, железные пуговицы или кнопки.

Для этого сливной шланг направить в стоящий на полу сосуд, края которого находятся ниже сливного патрубка.

То же самое необходимо сделать, если СМ в течение длительного времени не используется.

Высота: 60 см

Ширина: 44 см

Глубина: 49 см

Максимальная загрузка: 1,5 кг сухого белья

Мощность нагревательного элемента 2000 Вт

Общая электрическая мощность 2200 Вт

Предохранители 10 А

Напряжение 220...230 В ~ 50 Гц

В описании возможны ошибки

Таблица продолжительности стирки
